氣體羅茨流量計屬于容積類氣體流量計，此類型流量儀表應用的時間比較長其優點體現在測量結果的準確度高，在所有類型的流量測量儀表中表現非常突出。在燃?xì)庥?jì)量行業應用非常廣泛。并且對于環境的要求較低，即使在復雜環境條件下，安裝與計量工作也不會受到影響，安裝靈活而且能夠有效的節約空間。羅茨流量計作為氣體流量計，自身優勢突出，在各行各業應用廣泛。

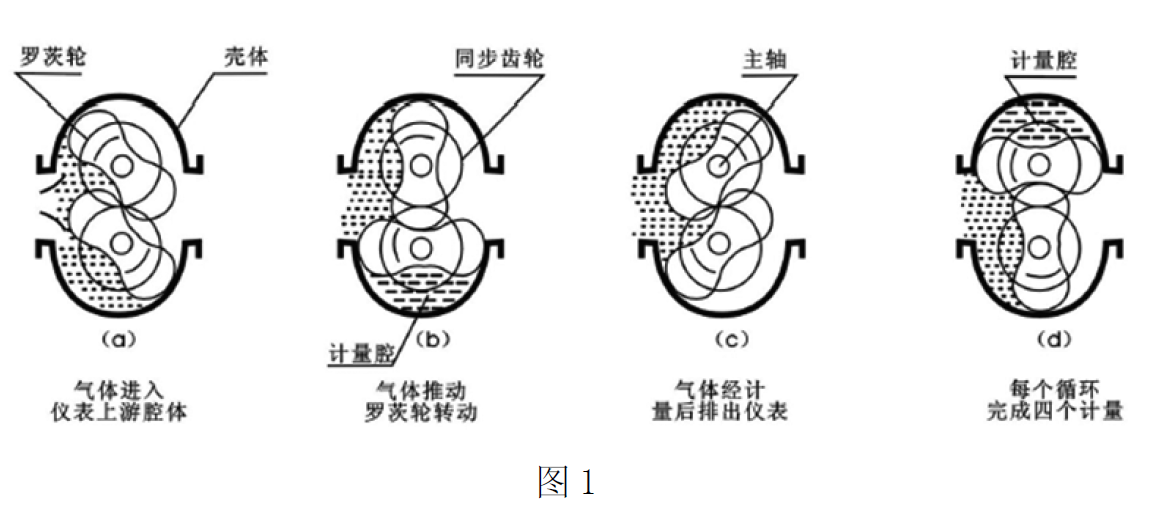

氣體羅茨流量計的組成部分包括羅茨輪，計數裝置與計量腔，羅茨輪安裝于計量腔內，受到流通氣體出入口差壓影響，轉子交替承受力矩。轉子轉動一周，輸出的氣體容積是計量腔容積的四倍，轉子的轉數通過減速機構與聯軸裝置傳遞到機械計算器。從而顯示輸出氣體的體積量。如圖1。排放氣體體積次數對總體流量計算。氣體羅茨流量計的特點體現在重復性好，精確度高，內部轉子經過精密加工與測試，實際應用過程中能夠較好的適應環境，壓力與流量變化不會對計量結果的準確性造成影響，傳感器能夠使用通用附件。始動流量不，寬量程比，適用于氣體流量變化大的計量環境，安裝前后無需直管段，環境適應性強。電路結構緊湊，具有較強的抗干擾能力，較高的可靠性。伊應用于現代技術，功能強大而性能優越。技術指標包括了環境溫度，流量范圍，重復性，防護等級，防爆等級，公稱壓力，精確度，公稱通徑，相對濕度。
基于氣體羅茨流量計自身的結構原理可以看出，計量結果的精度會受到轉子與計量腔的影響，主要是兩部分的加工精度對裝配工作結束后，流量計整體工作精度造成影響。轉子加工最初采的工藝是成型銑刀加工，但是實際效果證明了采用此種方式，效果并不能達到理想的狀態，采用此方法加工得到的轉子型面不具備良好的對稱性，計量結果精度有限并且難以繼續提升。工藝改進采用的是加工中心加工，轉子與計量腔的對稱性能夠得以保障。
![Q}XJ)1HR$A]THAW9`LW{JIM.png](/jk/upload/images/20191004/1570151220716066469.png "1570151220716066469.png")
